Sony Trinitron · 单枪三束显像管 · 1968
给电子束开一扇更亮的窗。
索尼 1968 年的 Trinitron：用一支电子枪、三条阴极和一张垂直栅网，替代传统三枪三束与荫罩结构。亮度更高、色彩更纯，圆柱面屏幕成为一代人对「电视」的视觉记忆。

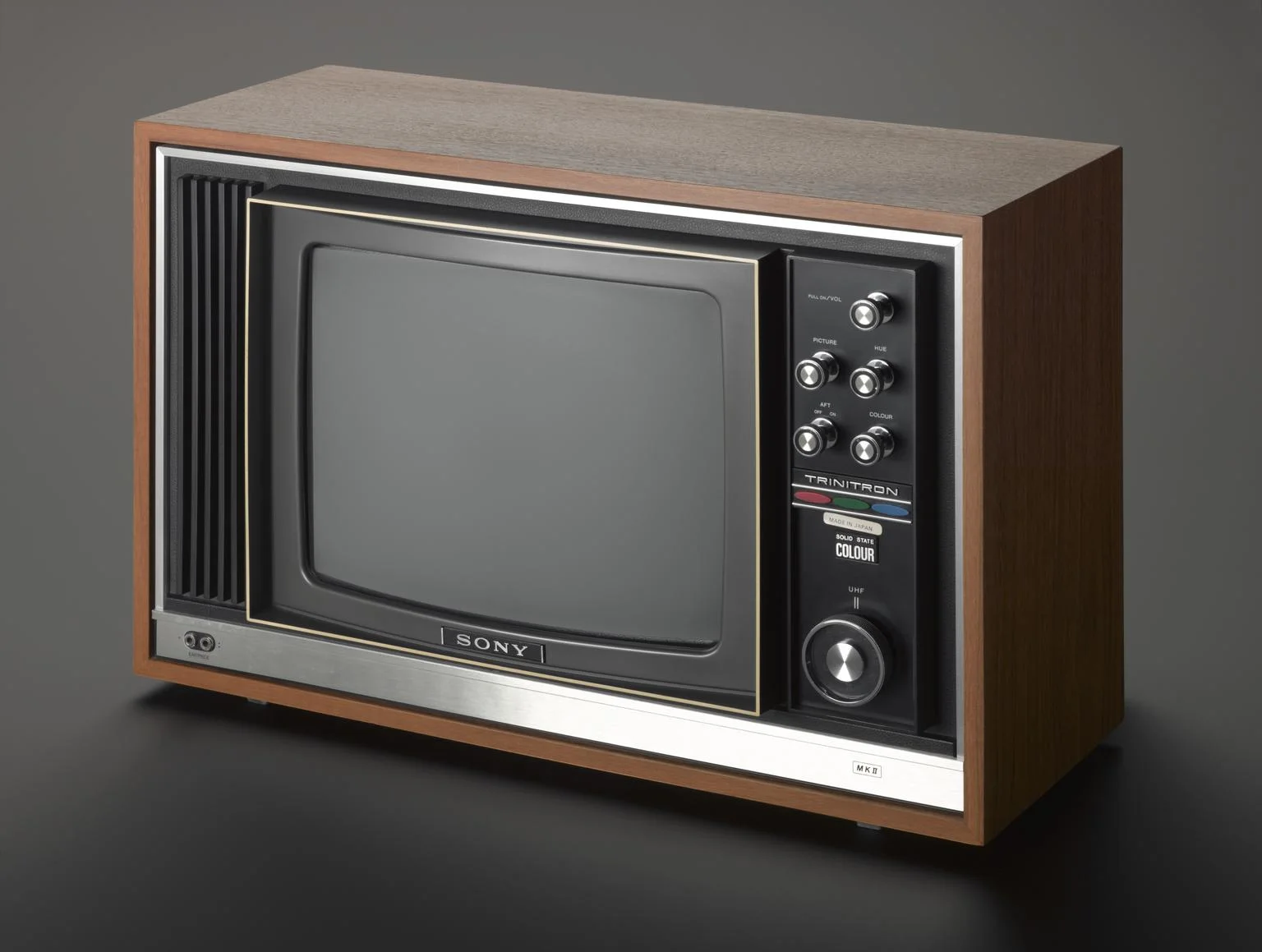

1968 年 4 月，井深大向外界介绍 KV-1210；同年 10 月在日本上市，次年进入美国。这台电视的显像管是索尼押上公司命运的成果：此前的 Chromatron 彩色显像管项目成本失控——每台售价 19.8 万日元、成本超过 40 万日元——到 1966 年几乎拖垮公司。
Trinitron 的技术答案由几位工程师共同完成：大越明义的 aperture grille（垂直栅网）替代多孔荫罩，宫冈稳定前的单枪三阴极结构原型据说来自大提琴的启发——三根琴弦共用一个琴码的意象。栅网把电子束的遮挡从荫罩的约百分之八十五降到约百分之二十五，亮度由此翻倍。
结构上的代价也要诚实说：垂直栅网需要钨制阻尼线绷住——15 英寸以下一根、更大屏幕两根，屏幕上因此永远有极细的横线；屏幕做成圆柱面，只为让栅网在垂直方向上保持笔直。1998 年的 FD Trinitron/WEGA 才把这弧面改平。
商业结局：1973 年拿下艾美奖，1994 年累计售出一亿台，年产量峰值约两千万台，2008 年停产前累计约两亿八千万台；1996 年核心专利到期后市场被平面液晶接管。井深大在 1992 年 84 岁生日时说，Trinitron 是他最感自豪的产品。
从深渊里造出来的电视
1968 年 4 月井深大介绍 KV-1210，10 月在日本上市，次年进入美国。它的前身 Chromatron 项目每台售价 19.8 万日元、成本超过 40 万日元，到 1966 年几乎拖垮公司——Trinitron 是索尼对那场失败的回答。
整机的电子线路除显像管外全部晶体管化，在当时属于激进的全固态设计。
1973 年 Trinitron 技术获艾美奖；1992 年井深大 84 岁生日时称它为自己最自豪的产品。
把公司逼到墙角的项目失败了，但它逼出来的下一代项目成了经典——失败的方向感未必错，错的可能只是结构。
三根弦，共用一个琴码

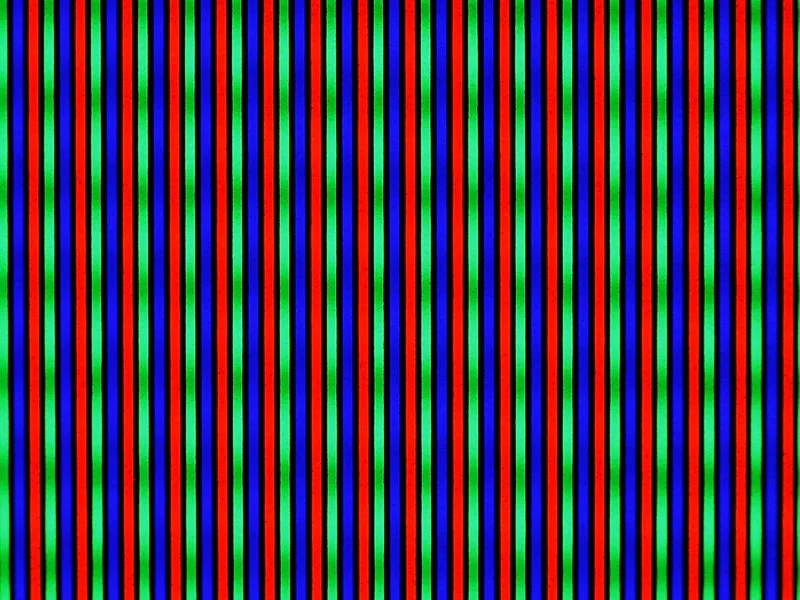

单枪三束是 Trinitron 得名的结构：三条阴极的电子束穿过同一支电子枪，再穿过大越明义设计的垂直栅网落在一组红绿蓝荧光粉条上。词条记载，宫冈的早期原型灵感来自大提琴——三根弦共用一个琴码。
荫罩以密集圆孔挡住约 85% 的电子束，栅网只挡约 25%，亮度因此接近翻倍，垂直方向的荧光粉条也带来更纯的色彩。
结构更少，公差要求却更高：栅丝极细，任何形变都直接变成屏幕上的色偏。
「三合一」不是省料的技巧，而是让三条路径天然对齐的办法——合并结构的目的是对齐，不是节约。
擦不掉的那条线

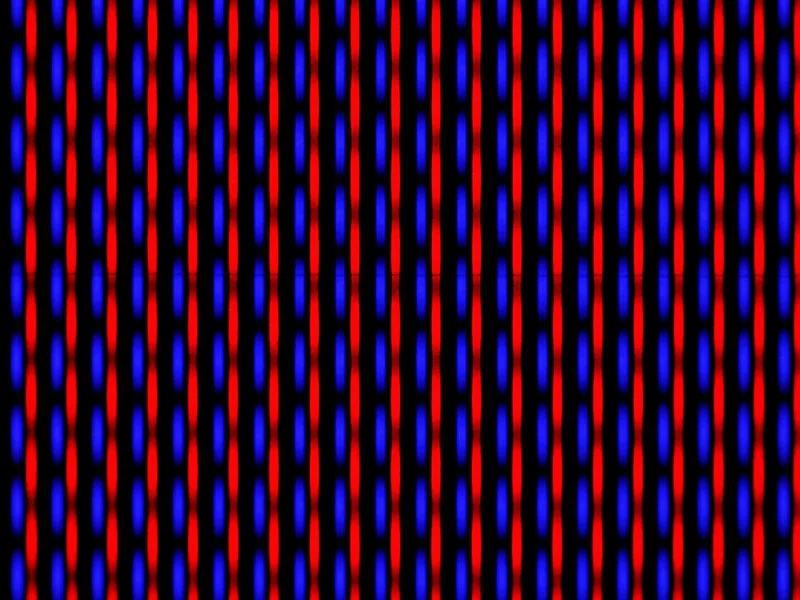

垂直栅网必须被绷紧才能稳定，索尼用极细的钨线做阻尼线：15 英寸以下一根、更大的屏幕两根。这两条横线永远留在画面上，圆柱面屏幕也是为了让栅网垂直保持笔直而付出的形态代价。
索尼没有把细线藏进营销话术，用户的习惯反而让它成了「这是一台 Trinitron」的标记。
PVM/BVM 专业监视器线沿用同一结构，在视频行业服役到高清时代。
把无法消除的缺陷讲清楚、留下来，它就从瑕疵变成签名——前提是你确实尝试过消除它。
两种遮光的哲学

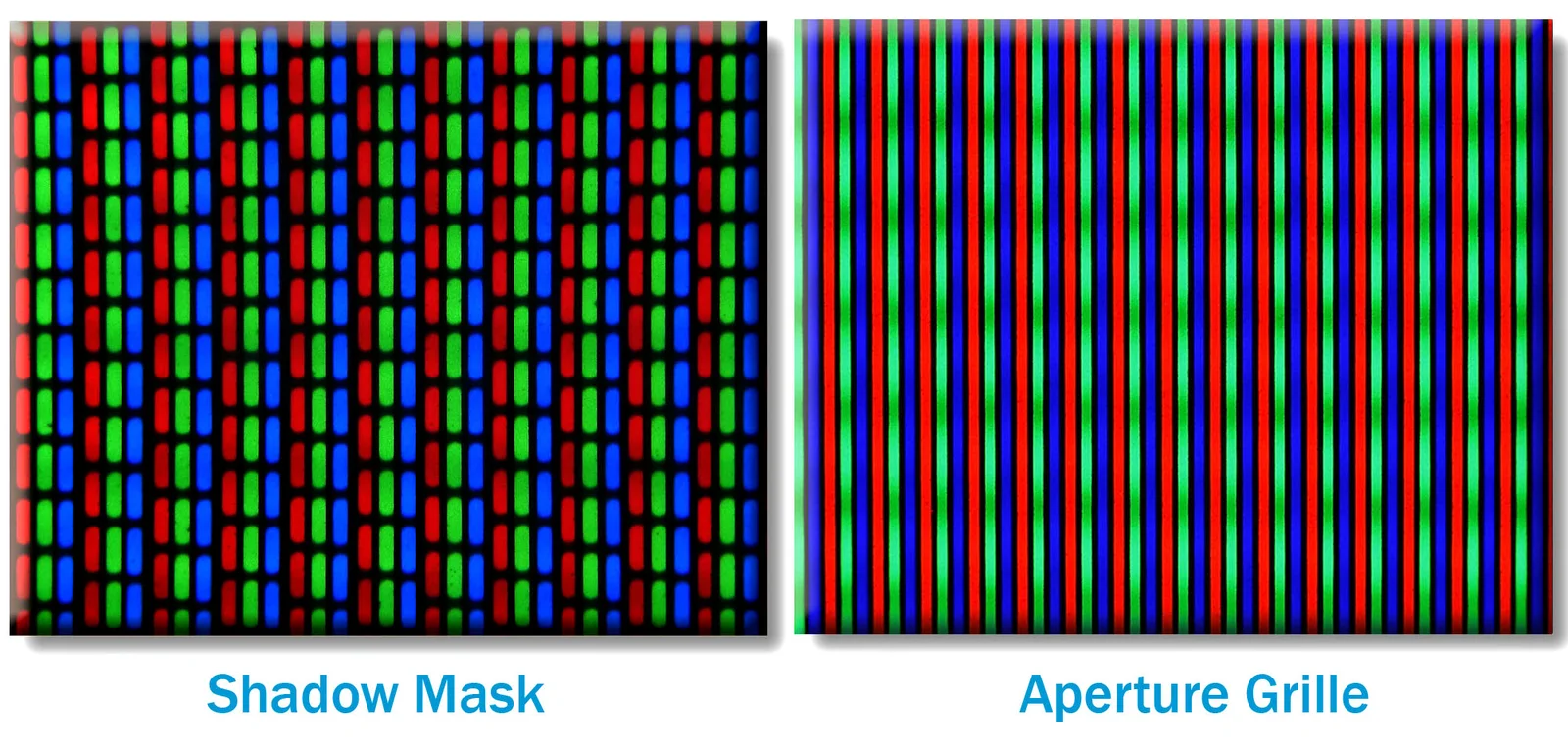

对照图把两种路线摆在同一张图里：荫罩用一块打孔钢板同时完成选色与遮挡，栅网用张紧的细丝阵列完成同样的事。前者坚固易造，后者透亮但需要绷紧与阻尼。
85% 对 25% 的遮光率差异，直接翻译成客厅里可感知的亮度差——工程参数与体验之间隔着一层，但并不厚。
荫罩路线的其他厂商在亮度上追了整整一代产品周期。
结构图是设计师的第二语言：把两条技术路线画在同一张图上，优劣会自己开口。
弧面到平面，两亿八千万台

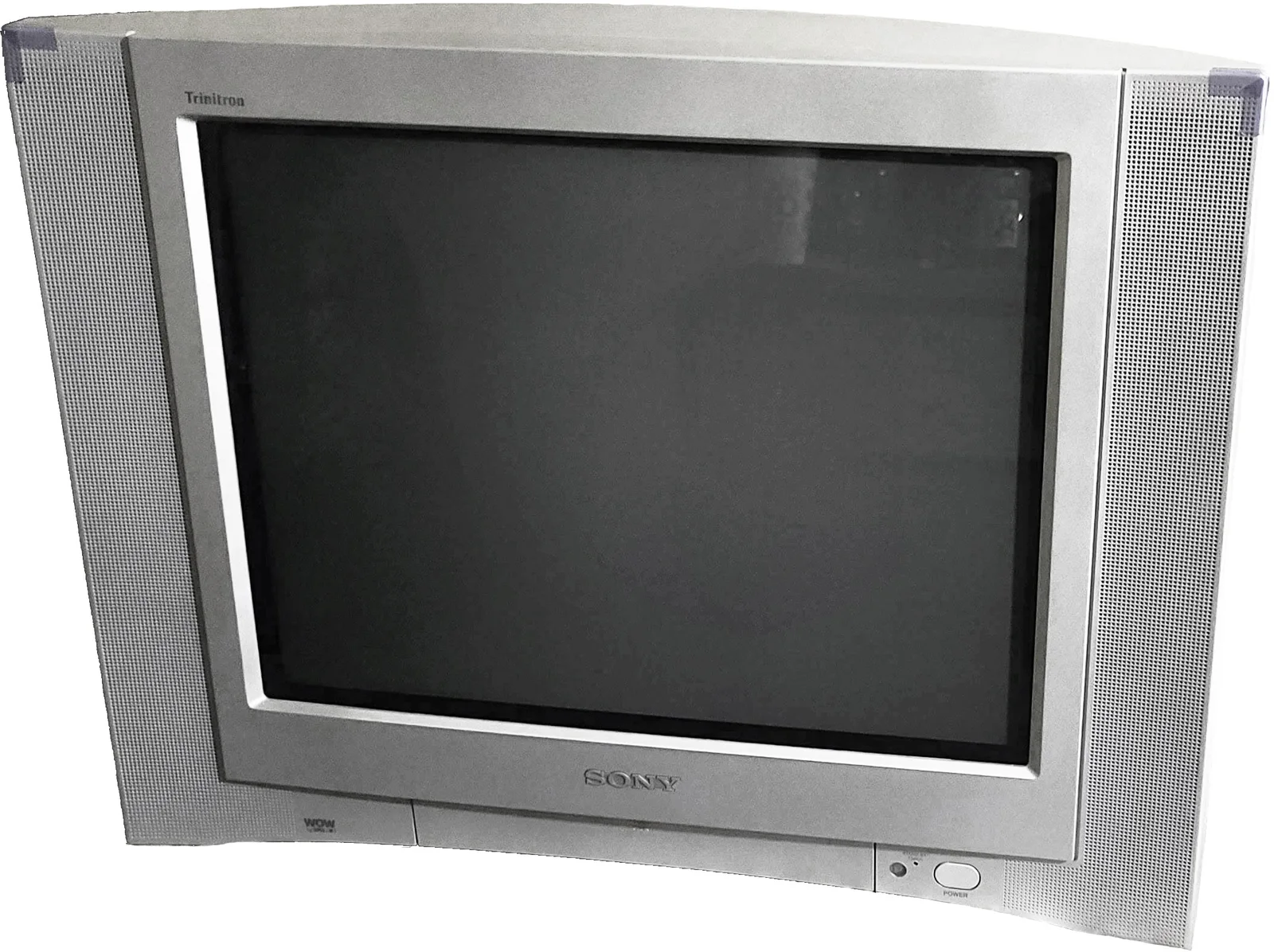

1994 年累计售出一亿台，年产量峰值约两千万台；1996 年核心专利到期，1998 年索尼推出 FD Trinitron/WEGA 把圆柱面改平，最终在液晶时代到来前的整个生命周期里累计约两亿八千万台。
专利到期后，栅网结构被多家厂商沿用——好结构的归宿是成为行业的水与空气。
停产不代表退场：PVM/BVM 监视器至今仍在视频调色工作流中被刻意使用。
一项技术能被「用满」三十年，靠的不是不变，而是每一代都只解决当下最痛的那一个形态问题。
